Astăzi, mulți electricieni interne se gândesc la modul de a face transformator toroidal. Această cerere este asigurată de faptul că acesta are un miez, care este considerabil mai bună în comparație cu alții. Ea are o greutate mai mică, care pot diferi în jumătate. De asemenea, acest transformator, si eficienta va fi semnificativ mai mare.

Aici sunt principalele motive care opresc mulți artiști la fabricarea sa:

1. destul de dificil de a găsi un nucleu potrivit.
2. Producția sa ia o lungă perioadă de timp.

Transformator toroidal și calculul acesteia

Pentru a facilita foarte mult calculul transformatorului toroidal trebuie să știți următoarele informații:

1. Tensiunea de ieșire care urmează să fie furnizat către U. înfășurare primară
2. Diametrul exterior miezului D.
3. Inner diametrul miezului d.
4. circuit magnetic

Transversală a secțiunii zona S va determina puterea transformatorului. Valoarea optimă este considerată astăzi 45-50 cm Se calculează valoarea este destul de simplu și se poate face cu ajutorul formulei .:

Cea mai importantă caracteristică este considerată a fi o zonă de bază a ferestrei sale S. Acest parametru va determina intensitatea excesului de disipare a căldurii. Valoarea optimă a acestui parametru poate fi 80-100 cm este calculat conform formulei el .:

Datorită acestor valori, puteți calcula cu ușurință folosind puterea formulei:

P = 1,9 * Sc * S0. în cazul în care Sc și S0 trebuie să fie luate în centimetri pătrați, și P rândul său, în wați. Apoi, aveți nevoie pentru a găsi numărul de rotații pe volți:

În cazul în care valoarea lui k vei deveni celebru, va fi posibil să se calculeze numărul de spire în înfășurarea secundară:

Efectuați calcule mai bine dacă este folosit ca o tensiune de valoare de referință pe înfășurarea secundară:

W1 = (U1 * w2) / U2. unde U1 - tensiunea care este furnizată înfășurarea primară și amovibil U2 secundar.

Curent de sudare mai ușoară ajustată prin schimbarea numărului de rotații ale înfășurării primare, deoarece există o tensiune minimă.

Fabricația miez toroidal

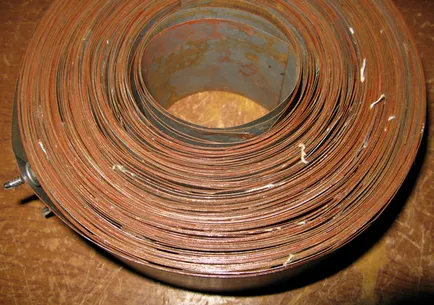

transformatoare toroidale conțin în structura lor un nucleu complicat. Cel mai bun material pentru producția de oțel este considerat transformator. Pentru fabricarea transformatorului de miez toroidal, trebuie să utilizați o bandă de oțel. Acesta trebuie să fie rulat, care va lua forma Torei. Dacă aveți deja o astfel de formă, atunci ar trebui să apară probleme.

Dacă valoarea diametrului interior d nu este suficientă, atunci porțiunea de bandă nevoie să vă relaxați. Ca rezultat, va crește atât diametrul și crește aria întregii suprafețe. Deși, în acest caz, puteți reduce aria secțiunii transversale.

Bine de bază gata, de asemenea, puteți găsi pe autotransformatorului de laborator. Ai nevoie pentru a derula înapoi înfășurarea motorului. transformatoarele au un miez simplu.

O altă metodă de fabricare a unei plăci de bază toroidale includ utilizarea unui transformator industrial defect. Primul dintre aceste ținte, va trebui să facă cerc. Diametrul său ar trebui să fie de 26 cm. În interiorul acestui cerc de este necesar să se introducă treptat placa. Aveți grijă că nu vă puteți relaxa.

Dacă transformator toroidal se califică secțiune, în timp ce gata magnetic. Pentru a crește S0 trebuie să faci două toroid. Acestea ar trebui să aibă aceleași dimensiuni. Ei vor avea nevoie pentru a rotunji marginile cu un fișier. Carton este necesar pentru a face două inele speciale și două benzi pentru Tora. După amestecare lor toate elementele ar trebui să fie acoperite cu bandă izolatoare. Acum, gata să magnetice.

Dizolvarea de transformator toroidal

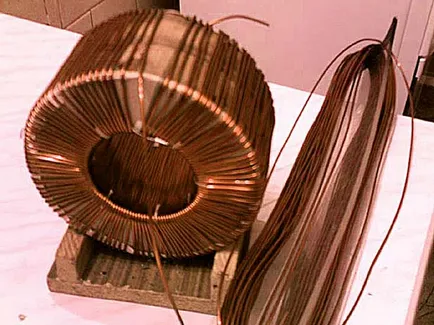

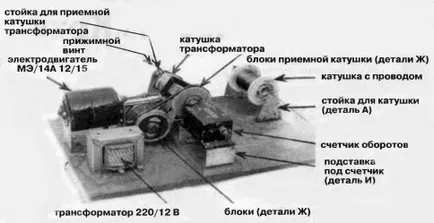

Înfășurarea transformatorului toroidal - acesta este un proces complex care necesită timp. Transformatorul toroidal are una dintre cele mai complexe înfășurărilor. Cel mai simplu mod este de a folosi un cârlig special. Ar trebui să fie înfășurat sârmă de lungime dorită și apoi prin deschideri. Ea are o structură complexă, dar aceasta nu afectează principiul transformatorului toroidal. După trecerea prin transfer vă va începe să formeze bobina corespunzătoare.

Serviciul de transfer este de obicei făcută din lemn. Grosimea sa este de 6 mm, lungimea de 40 cm, cu o lățime de 4 cm. La capetele sale, ar trebui să facă un decupaje semicirculare. Pentru a estima lungimea trebuie să înfășurați firul pe un serviciu de transfer și valoarea înmulțit cu numărul de rotații. În acest caz, stocul ar trebui să fie de 20%.

Înfășurării trebuie făcută printr-un transfer circular. Pe măsură ce poate oferi un tub de plastic semifabricat îndoit sau hoop. Butoiul trebuie să văzut-o la un loc și să-l firul prin fereastra miezului interior. Sârmă în mai multe locuri trebuie să fie fixat cu bandă. Ea nu a dat nărui ta de sârmă.

Sperăm că prin acest articol, va fi capabil să producă un transformator toroidal cu mâinile lor.

---
