Cum să demontați mecanismul ceasului
(De exemplu, mecanismul chinez)

În acest exemplu, vom analiza un mecanism simplu, fără complicații (nici o data, zi a săptămânii, și alte funcții).

Scule: suportul de mecanism, lupă, șurub conducător auto, pensete, cutie plat pentru detalii.

Acest mecanism simplu de ore din China de încălzire centrală săgeților aranjament. In menhanizme complicatii, el a avut nici o data, o zi a săptămânii, și alte caracteristici avansate.

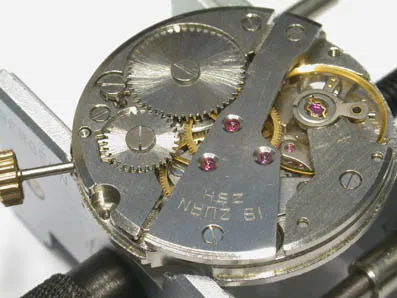

Etapa 1. Mecanismul Ustanvlivaem în suport, astfel încât a fost mai ușor să lucreze cu.

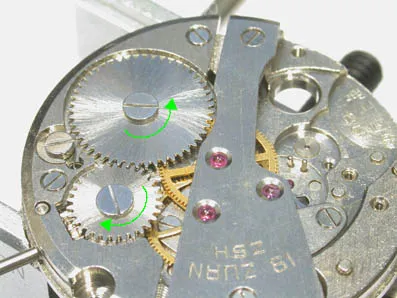

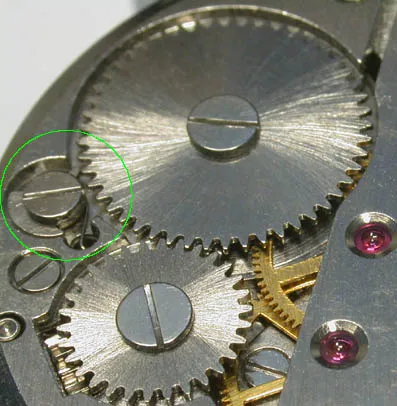

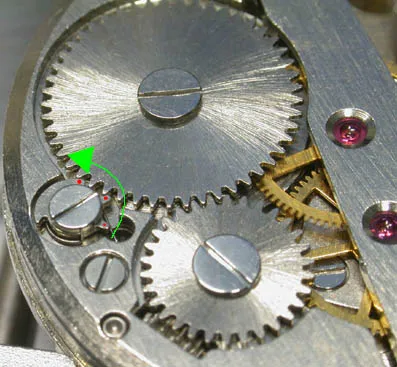

Pasul 2. Osovobozhdaem primăvară windup. Pentru a face acest lucru, rotiți clichet (blocare), așa cum se arată în figură.

Scoateți roata dințată:

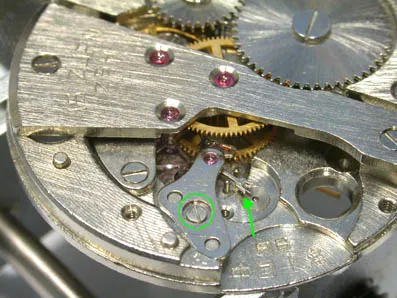

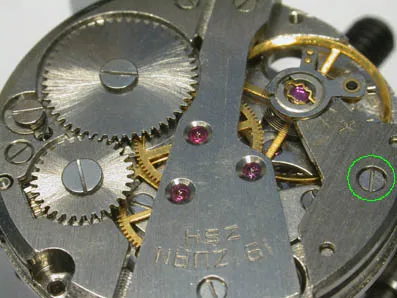

Pasul 3. Desfaceți șurubul și scoateți echilibrul:

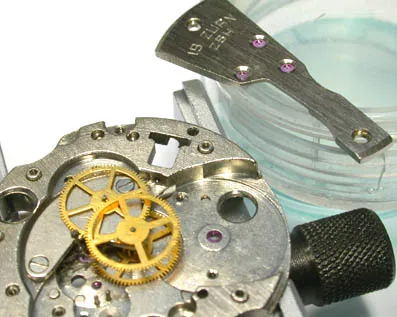

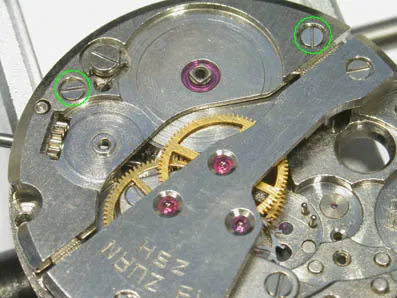

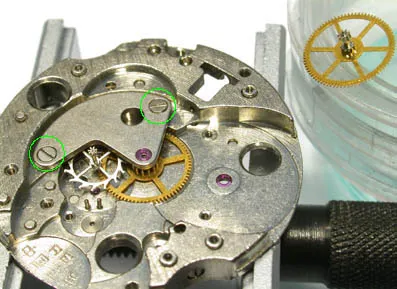

Pasul 4. Deșurubați șurubul și scoateți ambele circuite:

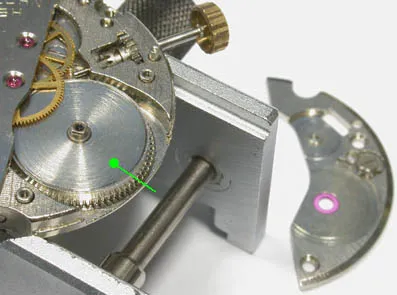

Pasul 5. șuruburi Otvnichivaem (aici este necesar să se acorde o atenție faptul că șurubul de pe tamburul de înfășurare cu filet pe stânga).

Pasul 7: Scoateți arcul.

Etapa 8. Mecanismul inversoare și îndepărtați săgețile și roata oră.

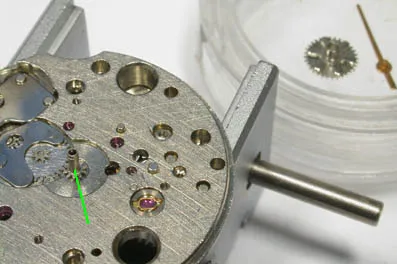

Pasul 9. Scoateți roata dințată (ea a acționat un pic de efort).

Pasul 10. Scoateți placa de protecție.

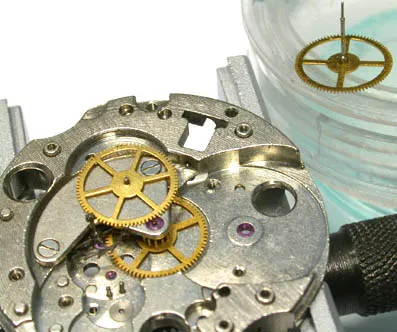

Pasul 11. îndepărtați roțile dințate.

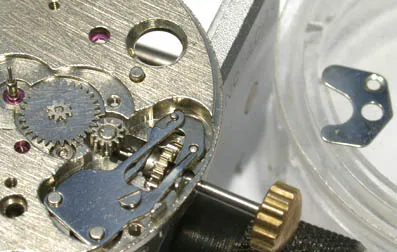

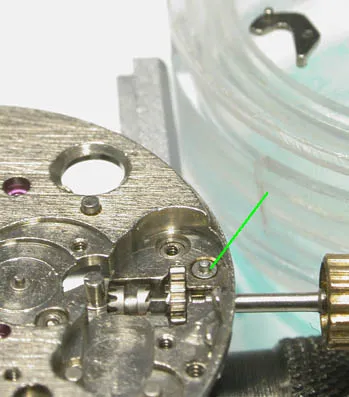

Etapa 12. elimina o altă placă de sub ea există un arc care deține arborele de înfășurare, astfel încât este necesar pentru a trage cu precizie pentru primavara iese si nu se pierde.

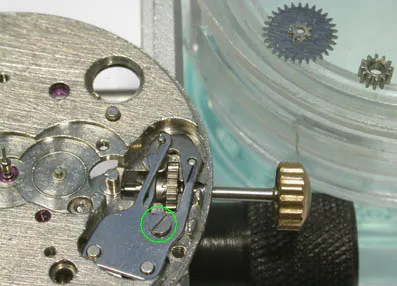

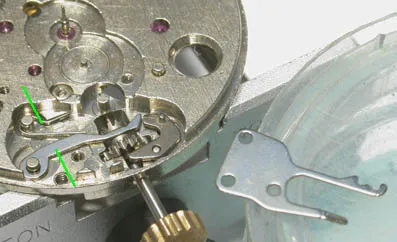

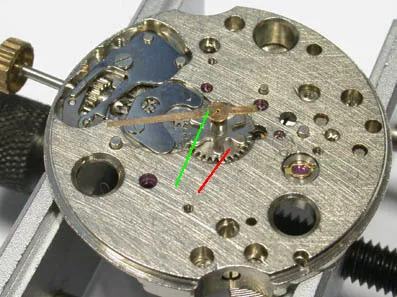

Pasul 13. îndepărtați maneta și arcul:

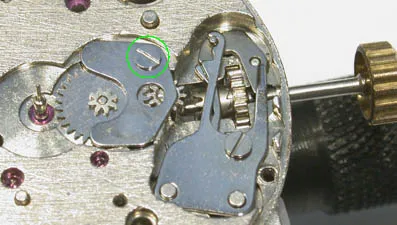

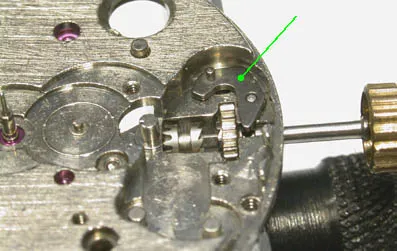

Pasul 14. Scoateți pârghia care deține arborele de înfășurare.

15. pas de fotografiere de transmisie și de arbore cotit capete:

arbore cotit cu cap: de sus.
Stânga: coroană dințată.
Dreapta: cuplare - nota direcția dinților (roșu în direcția capului, un verde de pin cu vedere în mecanismul).

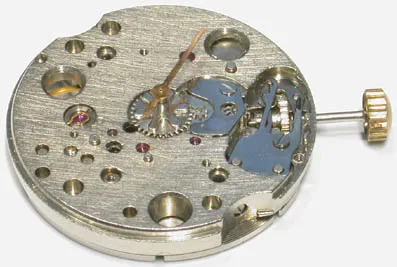

pasul 16. Mecanismul inversoare și îndepărtați sistemul axul roții.

Pasul 17 pentru a scoate roata din mâna a doua.

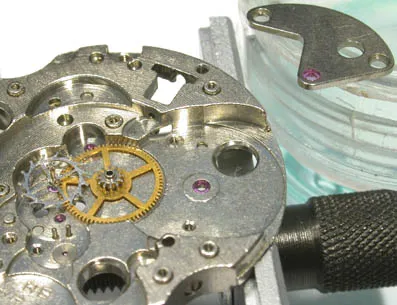

18. Placa pas și scoateți roata de dedesubt.

Etapa 19. ostavschihsya eliminarea a două roți.

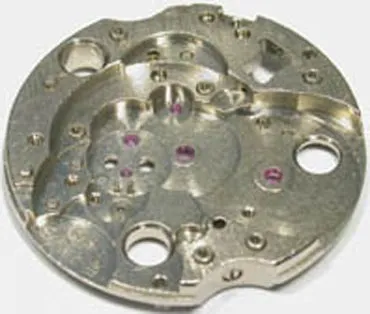

În acest mecanism dezasamblare este finalizat, au existat doar pietre în platină.

---
