Efectuarea unei operații tehnologice de scule de mana - un proces foarte consumatoare de timp și neproductive, astfel încât întreprinderile mici, magazine de reparații pentru mobilier, în cazul în care este imposibil să se utilizeze mașini de prelucrare a lemnului, scule electrice folosite, care sunt de 5 până la 10 ori creșterea productivității, fără a necesita un mare efort fizic.

Pentru tăierea lemnului folosit electrificată ferăstraie circulare (Fig. 6.1), în care lamele sunt acționate de un motor electric și un instrument de lucru se deplasează manual. Toate instrumentele sunt formate din trei părți principale - carcasa motorului și scula de tăiere. stator fix a motorului electric este de multe ori corpul mașinii. Se rotește un rotor cilindric, care este atașat la scula de tăiere. Arborele rotorului este montat pe rulmenți în carcasă. Carcasa protejează mecanismul împotriva deteriorării externe și a murdăriei. Are mânere demarorul, de referință panoul de șină de ghidare, de protecție și alte dispozitive. instrumente de tăiere sunt fixate pe arborele motorului, apoi viteza motorului și unelte deopotrivă. Dacă viteza de rotație tăietor trebuie să fie redusă în carcasa motorului și cutia de viteze da tăietori fixate pe arborele de transmisie.

În timpul funcționării pe ferăstrău electric este executat perfect materialul de tăiere manual lin și uniform, fără părtinire, odihnindu-l pe materialul panoului corpului de suport. Lama de ferăstrău trebuie să meargă chiar pe linia de tăiere. Când opriți ferăstrăul împotriva supraîncărcării (bruiaj) tras-o la el, și apoi, oferindu-le posibilitatea de a dezvolta viteza necesară, din nou, năpustindu-se pe materialul, încă tăierii. În timpul funcționării, monitorul și pentru a se asigura că un panou de sprijin nu au primit rumeguș, deoarece acest lucru poate duce la un panou înclinat și înclinați pânza de ferăstrău. Din când în când verifica fiabilitatea montajului pe disc și alte piese rotative (fig. 2.6).

Unele ferăstraie circulare pot fi folosite ca un echipament staționar. În acest scop, ferăstrăul este ridicat și fixat panoul de pe bancul de lucru, astfel încât panoul este la același nivel cu planul capacului banc. În acest caz, materialul de tăiere va fi alimentat la văzut. Pentru tăierea semifabricatelor din diferite plăci curbate, placaj sau alte materiale foaie aplică ferăstraie cu bandă sau jigsaws.

lektrifitsirovannye unelte de rabotat. Această putere planificatorii cu două și patru cuțite cu dublă izolație, concepute pentru rabotat. Elektrorubanok 5706 ceea ce înseamnă, (fig. 3.6) constă dintr-un stator, care încorporează o cutie, panoul de suport, linia de ghidare, scule de tăiere și rotorul, care este un arbore de lucru. Acest plan poate fi un piese plane la 100 mm în lățime, eliminând o grosime a stratului de 2 mm. Putere motor 0,4 kW.

Tehnica electroplane. Înainte de a atașamentului de lucru testate piese, claritate a lamelor în mișcare, și să reglementeze, de asemenea, grosimea stratului de exfoliere. În acest scop, panoul de sprijin din spate este atașat la cuțite ax și ridicat deasupra față spre spate cu grosimea stratului de cojire (0,5. 1,5 mm).

Electroplane pentru ascutit cutite folosite elektrozatochnye instrumente versatile I-26 și I-121, care sunt identice ca mărime și greutatea lamelor fixate pe arborele de lucru de prindere bare și bolțuri, care sunt strânse din interior spre exterior. Axul de operare cu cuțite fixe trebuie să fie echilibrat. Pentru acest elektrorubanok deconectat de la sursa de alimentare și arborele de ieșire este rotit încet cu mâna de mai multe ori la o oprire completă. În cazul în care arborele cu cuțite de fiecare dată când se oprește în diferite puncte, fără ezitare, este echilibrat. Elektrorubanok poate fi folosit ca o mașină de îmbinare staționară, în cazul în care piesele de prelucrat mai ușor de rindea. Pentru rindeluirea simultană a celor două laturi adiacente (fețe și margini), uneori două elektrorubanka folosite: unul plasat orizontal, iar cealaltă - la un unghi drept față de prima. Acest lucru îmbunătățește foarte mult de productivitate și de precizie piese de prelucrare (fig. 4.6).

lektrodolbezhniki relativ utilizat pe scară largă pentru găuri craituire. Cel mai larg elektrodolbezhnik IE-5603. lanț de tăiere indexabil permit scobire diferite fantă lățime (fig. 5.6). În timpul funcționării lanțului de elektrodrlbezhnikom împreună cu motorul este coborât în jos, se taie în lemn și selectează slot. Adâncime controlată Mortezare inel de blocare mobil având pe una dintre coloane verticale. Elektrodolbezhnnk conectat la rețeaua de iluminat.

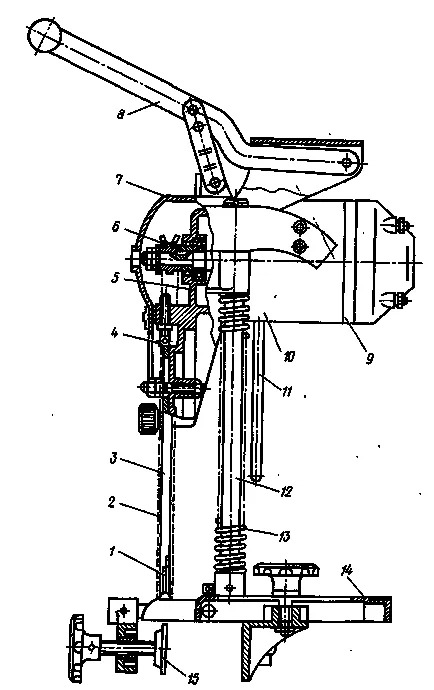

Fig. 5.6. Elektrodolbezhnik IE-5603:

1 - rulment cu role;

2 - canelare cuit;

3 - ghid de cale ferată;

4 - șurubul de reglare;

5 - scut frontal;

6 - unitate pinion;

7 - o carcasă de protecție;

8 - dispozitivul de pârghie; 9 - pentru a

11 - de oprire a cursei;

12 - coloana de ghidare; 13 - resort;

Mașini de găurit de mână. Pentru găurirea găuri de diametre diferite pentru șuruburi, dibluri și șuruburi folosite mașini de găurit portabile, de diferite tipuri și modele. Cel mai frecvent IE-1013 (fig. 6.6), IE-1003 1022A și șurubelniță ceea ce înseamnă, IE-36016.

Scarpinatul și șlefuire din lemn. La pregătirea suprafeței pentru finisare și măcinare este utilizat Scarpinatul. Racla cherestea din lemn masiv; roca moale pisa șmirghel numere diferite, cu o bază de hârtie sau pânză. Scarpinatul se realizează cu ajutorul ciclic - oțel în formă dreptunghiulară sau placă de metal de grosime 0,8. 1,5 mm până la 70 mm lățime și 130 mm lungime. Porțiunea de tăiere a ciclului - prăjina care se formează la o daltă rezervor sau vârf de sarcină ciclică și predeterminată buffed feței triedru un fișier. muchie ciclică lungă ascuțită și ajustată pe bara sau piatra de încercare. În timpul funcționării ciclului turnat tsiklyuemoy unghi la suprafață, și ținând degetele de la ambele mâini se miște în direcția fibrelor sau de la sine, deoarece răzuitor Whittle numai atunci când se deplasează într-o singură direcție. În timpul ciclurilor de funcționare prelungite folosind diverse dispozitive care facilitează foarte mult tsiklevaniya proces.

Polizarea manuală este destinat să alinieze suprafața lemnului după rindeluirea și tsiklevaniya. Când manuală șmirghel de rectificat fixat la tampoane speciale, avioanele sunt tencuite cu pâslă (fig. 7.6). În funcție de profilul suprafeței de măcinare a porțiunilor de lucru de măcinare au diferite pad kontrprofili. Toate suprafețele lustruite mai întâi cu piei de cereale mari, și apoi mai mici de-a lungul fibrelor. este recomandat să nu nisip peste cereale, ca formarea de zgârieturi adânci, care sunt dificil de curățat, iar după terminarea, ei vor deveni și mai vizibile.

În timpul funcționării, o ascunde curățate periodic de praf de lemn prevenind măcinare. În primul rând, folosiți întotdeauna un nou Pelt, mai clare, iar în cele din urmă - cel vechi, din moment ce mai bine aliniază la suprafață. piese si componente curbate sunt, de asemenea, șlefuite manual, folosind tampoane speciale sau benzi de lemn, fetru și pânză lipite peste numărul corespunzător.

Polizarea manuală - consumatoare de timp de funcționare. facilitează activitatea și în mare măsură și îmbunătăți instrumentele de performanță elektroshlifovalnye. Când șlefuirea suprafețelor mari instrument elektroshlifovalny alunecă pe suprafața pieselor în direcția fibrelor lemnului. Micile detalii mai bune pentru a se pisa atunci când instrumentul este pornit lateral sau cu capul său. În același timp, acesta poate fi folosit ca o mașină staționară. Instrumente de electrificate folosite pentru măcinarea elementelor colectate care nu pot fi efectuate pe mașini de rectificat.

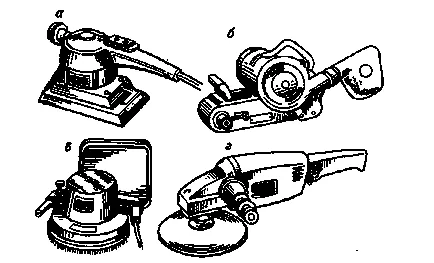

Instrument de alimentare pentru măcinarea și curățarea de lemn:

și - vibroshlifovalnaya mașină electrică,

Masina de utilizat cu un disc de șlefuit,

în polizor -lentochnaya,

Dl -diskovaya polizor
