Schema electrică de comutare dvuhklavishnogo
Dvuhklavishny comutator pentru pornirea și oprirea de un loc sau două control electric secțiuni individuale ale dispozitivului.
Cele mai multe dintre aceste switch-uri sunt folosite pentru a activa iluminat Lustra: fiecare dintre cele două chei include una dintre cele două grupuri de lămpi, iar atunci când cheia este rotită atât complet întregul candelabru.
În fiecare dintre grupurile pot fi număr diferit de becuri - poate fi ca unul, zece sau mai multe lămpi. Dar dvuhklavishny comutator poate controla doar două grupuri de lămpi.
Foarte des comutatoare dvuhklavishnye sunt instalate pe coridoare la ușile de intrare de case particulare. În acest caz, unul dintre cheie se aprinde lumina în coridor, iar celălalt - pe stradă.
Apartamentele dvuhklavishnye switch-uri de multe ori sunt, de asemenea, setat pentru a transforma lumina în băi separate - cadă și WC. În general, există mai multe aplicații pentru acest dvuhklavishnyh switch-uri, dar schema de includere a acestora în orice caz, la fel.
Cablarea dvuhklavishnogo comutator diferă puțin de conectare a circuitului-cheie. Comutatorul Inerent dvuhklavishny este format din două un singur buton montat într-o singură carcasă.
Deci, înainte de a începe instalarea trebuie să selectați și să cumpere dvuhklavishny comuta în funcție de culoare, design și alte cerințe.
Înainte de instalare, examinați cu atenție dispunerea contactelor de comutare. Uneori, pe partea din spate a întrerupătoarelor pot fi găsite de contact întrerupător de circuit. care prezintă în mod normal, contactele deschise în poziția oprit și concluzia generală.
Într-un dublu-comutator are trei terminale - o intrare comună și două de ieșire separată. La intrarea în fază este conectat la cutia de joncțiune, și două de control de ieșire de cotitură grupuri candelabre lămpi sau alte surse de lumină.
De obicei, comutatorul trebuie montat astfel încât contactul comun situat în partea de jos.
În cazul în care circuitul de pe partea din spate a deconectat comutatorul, contactele sunt definite după cum urmează: contact de introducere este un comutator lateral și două ieșiri, care sunt conectate la iluminat - pe de altă parte.
Prin urmare, comutator dvuhklavishnom are trei terminale pentru conectarea conductoarelor - unul pe terminalul de intrare și una pentru cele două ieșire.
Deci, ne-am ocupat de operațiunea de comutare. Acum trebuie să ne pregătim locul de muncă, instrumente și materiale. Nu trebuie să uităm că cel mai important lucru în orice loc de muncă legat de energie electrică - siguranță.
Indiferent de proiectare a dispozitivului de iluminat, în comutatorul de circuit de curent alternativ trebuie să se rupă firul de fază. Astfel, atunci când oprirea comutatorului furnizat pana de curent electric, care apoi pot fi menținute în condiții de siguranță, de exemplu, pentru a înlocui un bec în candelabru.
sârmă de la sol de la cutia de joncțiune este conectat direct la aparatul controlat.

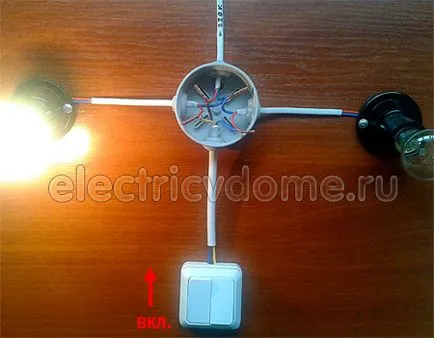

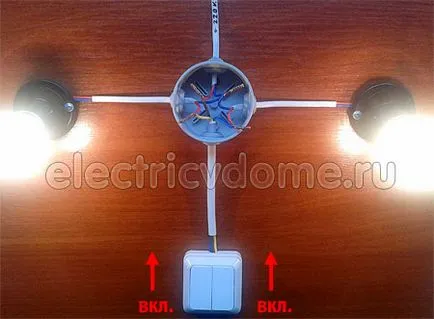

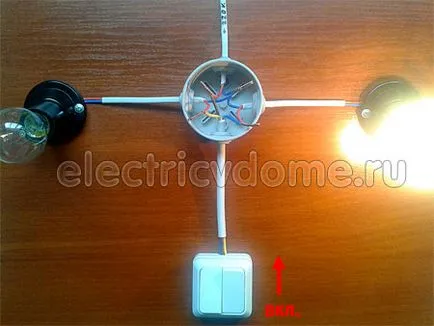

Fiecare dintre cheile dvuhklavishnogo comutatorul poate fi instalat într-una din cele două poziții, activează sau dezactivează aparatul.

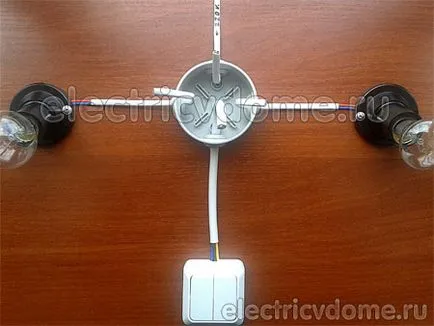

Schema electrică de comutare dvuhklavishnogo
Asigurați-vă că pentru a opri alimentarea de la tabloul de distribuție și nu există nici o tensiune, la toate se efectuează înainte de a începe instalarea.

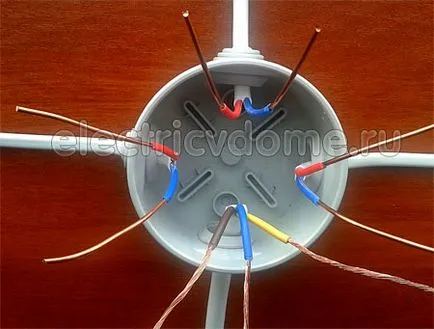

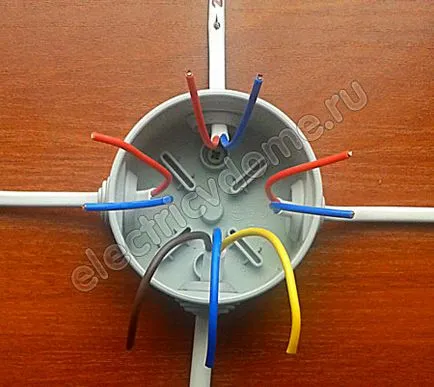

Cutia de joncțiune de pe panoul electric vine două fire - faza (roșu) și neutru (albastru).

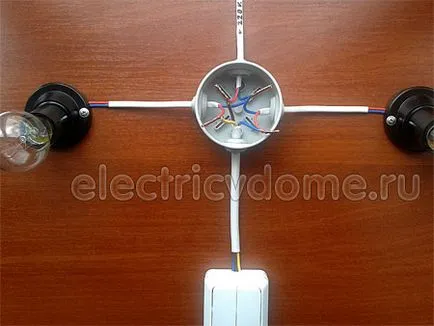

Schemă de conexiuni dvuhklavishnogo comuta merge în ordinea de fire neutre de la panoul electric, №1 lampă și lampa №2 conectat imediat. Pentru conductorul de fază, care a venit de la cablul de conectare electric pentru a comuta dvuhklavishnogo contact comun.
Cu comutatorul a venit două fire albastru și galben. Albastru sârmă dvuhklavishnogo întrerupător cu un conductor de fază pentru №1 lampă, fază galbenă este realizată pentru №2 lămpii. Una dintre ele este conectat la un conductor de fază a lămpii, celălalt la celălalt.
În acest caz, firul care merg la contactul comun - maro, iar firele de la două de ieșire albastru și galben.

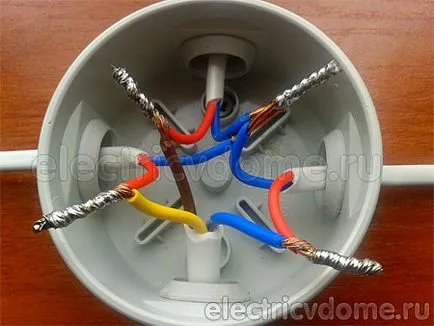

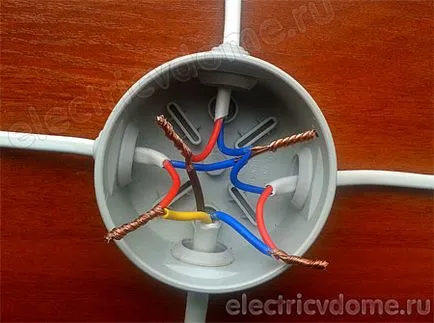

Cutia de joncțiune firele sunt conectate la cele două grupuri de becuri respective sau lămpi. Astfel, aceste două fire sunt comutate de fază a celor două grupe de aparate.
K un fir neutru (albastru) tabloul de distribuție este conectat la cutia de joncțiune zero, sârmă merge direct la aparatele de iluminat. Comutarea pornit faza de numai două grupuri diferite de dispozitive electrice.

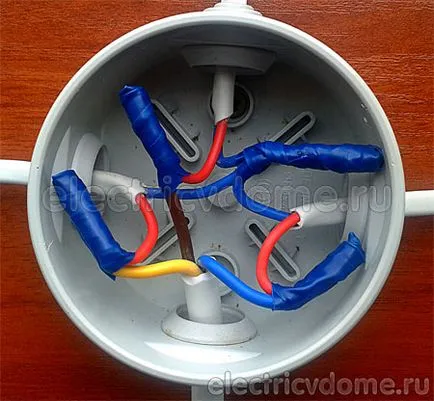

După ce toate conexiunile înainte de lipire și de izolație se afla în cutia de joncțiune asigurați-vă că pentru a verifica conexiunea corespunzătoare.
De ce Connect „fază“, în diferența de comutare
Din nou, că comutatorul trebuie să rupă faza, mai degrabă decât zero. Acest lucru este să se asigure că, dacă este necesar, reparații, cum ar fi înlocuirea becurilor, puteți ocupa în condiții de siguranță atunci când comutatorul este oprit, dar fără a opri mașina în tabloul de distribuție.
Să presupunem că avem nevoie pentru a înlocui un bec în cameră. Dezactivăm comutatorul, ia scara de aluminiu, a pus-o pe podea udă. Urcarea pe scara plafonului, ne angajează partea metalică a cartușului lămpii, care fază. Corp străpunge curentul electric, deoarece scara de metal și podea umed - excelent conductor.
Consecințele șocului electric și căderea de la înălțimea poate fi imprevizibil. Prin urmare, prin instalarea de cabluri, trebuie să se înțeleagă în mod clar că se poate întâmpla dacă faci ceva greșit.
