schema de tembroblok
Tembroblok utilizat pentru a alinia caracteristica amplitudine-frecvență (AFC) amplificatoare de joasă frecvență. Deoarece multe ULF au caracteristici neliniare în diferite benzi de frecvență: într-o gamă de câștig redus și de înaltă frecvență este semnificativ mai rau. decât în intervalul de frecvență medie. Prin urmare, pentru o reproducere audio de înaltă calitate, are sens să folosească modulul de construcții - „TONE“, cu care puteți regla semnalul audio in intreaga gama a spectrului.
Inerent filtreaza gama MF, controlul adâncimii de tăiere într-o regiune de frecvență predeterminată, fără a atinge frecvența LF și HF și, prin urmare, răspunsul în frecvență al amplificatorului este aliniat, dar ușor reduce amplitudinea semnalului de intrare, și poate necesita consolidare suplimentară. Astfel, modulul de ajustare ton pot fi împărțite în două clase: pasiv (numai ajustare AFC) și activă (+ ajusteze răspunsul de frecvență pentru a compensa pentru etapa de câștig)
Acest TONE de proiectare atenueaza semnalul în intervalul de frecvență medie undeva la 10 de ori, și, prin urmare, acesta este plasat între două amplificatoare - preliminare și terminale.

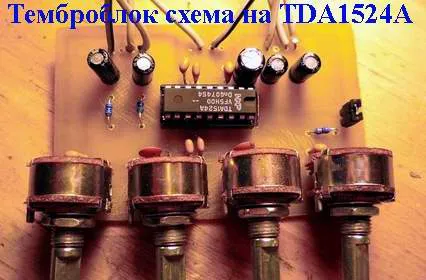

Selectarea componentelor wireless depinde de sursă și sarcină rezistența Rc Rd (rezistența de intrare a următoarei etape amplificator). Realizăm calcularea ratingurilor de radio: Rezistori variabile să ia întotdeauna aceeași cu condiția: Rc tembroblok Active - Circuit tranzistor Tranzistorul utilizat în cadrul aparatului pentru a compensa pierderea semnalului. Pentru el nu există cerințe speciale pot fi luate chiar depășite KT315. Tone-on-chip NE5532 Mă grăbesc să spun că acest control ton poate concura cu ușurință cu cele care sunt folosite în echipamente audio moderne, schema lui a fost copiat de la unele reviste de radio amatori, dar acum nu-mi amintesc care unul. Se poate spune că designul TONE fericit ca un elefant Aspect de proiectare amator și plasarea de componente de pe placa de circuit, a se vedea figura la partea de sus Circuitul din TDA1524A
