Săgețile în figuri. Există mai multe tipuri diferite de săgeți în desene. vârfuri de săgeți, vârfuri de săgeți, săgeți - părți ale circuitului. În AutoCAD are o secțiune cu săgeți încorporate care indică dimensiunile în desen: liniare, radiale, unghiulare. Pentru a specifica dimensiunea desenului, selectați dimensiunile fila, mărimea potrivită, apoi selectați obiectul și setați dimensiunea. Cu toate acestea, există situații când este necesar să se elaboreze o săgeată în AutoCAD. care nu va fi legat de orice obiect.

Săgeata din AutoCAD.

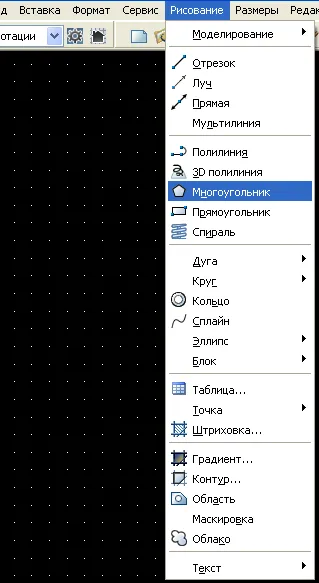

În acest articol vreau să-ți spun cum să atragă o săgeată în AutoCAD manual. Să presupunem că trebuie să facem un desen în Autocad, care conține axul periei. Ea a fost desemnată ca o săgeată. Pentru a începe, desena un triunghi de săgeți. Deschideți Egal - Poligon.

Introducerea unui număr de laturi: 3, Enter. Faceți clic în locul potrivit pe ecran, selectați centrul poligonului. Alegerea înscris într-un cerc. Un triunghi apare pe ecran, care se poate transforma în direcții diferite, și de a schimba dimensiunea și proporțiile. Facand triunghiul din dreapta, apăsați Enter. vAutoCAD săgeată gata. Triunghiul poate fi mutat și modificat la voință (scala, roti). Pentru a atașa săgeata la net, copia și insera, apăsați F9. Acum, trage o linie (balon) săgeți. Desen de presă - Cut. Începem să atragă un segment din mijlocul triunghiului, finisare la schema punctul dorit. Am aici un astfel de arbore perie:

---
