Restaurarea bateriei netbook Asus Eee PC 900HA cu propriile sale mâini, Anikeev - blog-uri

Am o baterie mort „Arici» model de 900HA, care se bazează pe Intel Atom'e si de pe HDD. Mai precis, până în prezent, fără a HDD-ul, dar nu e vorba de asta. Iar faptul că conectorul bateriei de pe acest model nu este compatibil deloc cu orice alt model. Această baterie 900 și 700 sunt compatibile și interschimbabile, în ciuda faptului că sursa de alimentare semisotki 9 volți și au devyatisotki la 12. Dar, cu 900HA problemă - este necesar fie să se uite absolut identic cu bateria în stare normală, sau repara cel existent.

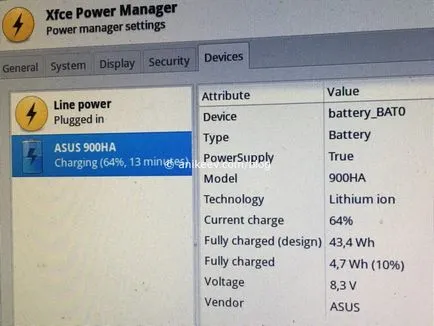

Descărcarea Xubuntu (de altfel, este convenabil ca acesta poate fi instalat cu o unitate flash USB bootabil la alta), am primit doar o astfel de imagine.

Bateria este încărcată doar 10% din capacitatea inițială. Lucrul pe ea, puteți doar 10-15 minute, sau chiar mai puțin - nu predskazhesh avans. Această tulburare.

Demontați bateria. Este destul de ușor, mai ales că nu sunt deosebit de aspectul estetic păstrarea zarvă. În interior, totul, de la suflet tapetate cu bandă adezivă bilaterală, astfel încât o forță specială de a aplica nu este necesară.

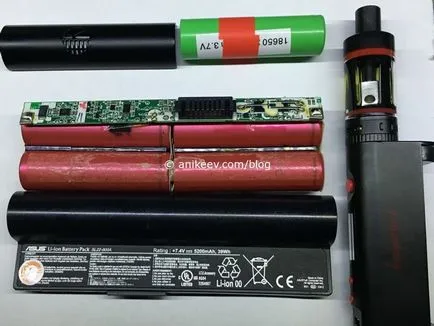

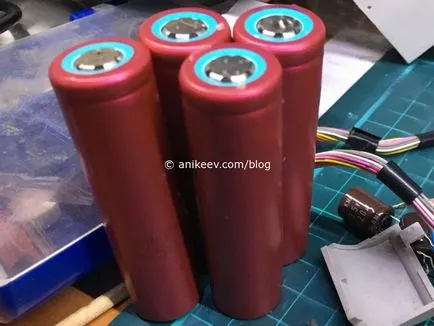

Ce este în interiorul bateriei Asus 900HA etichetat SL22-900A? Și în interior avem 4 dimensiunea bateriei 18650. Acestea sunt utilizate pe scară largă în multe locuri, nici o problemă să le cumpere de la orice magazin cu țigări electronice sau electrice. O bucată costă în jur de 500 de ruble, ceea ce este destul de mult (dacă luați cele 4 elemente, acesta va deja 2000).

Din fericire, am găsit o baterie de laptop prin USB pentru încărcare tot felul de lucruri, care a ars tranzistorul de ieșire. În interior au fost două baterii de mărimea dorită. Bine, nu vom 2s2p baterie, și 2S1P - capacitate de sacrificiu pentru freebies.

Aici este o diagramă de baterie elemente de conexiune 900HA. Tocmai am uberom număr mai mic de elemente.

IMPORTANT! Nu utilizați niciodată fierul de lipit pentru baterii cu litiu. Ele combină sudură speciale. La domiciliu - răsucire (în cazul în care au fost cozi sudate) sau clemă (dacă spațiul permite).

Am extras bateriile de baterii portabile, lăsând contactele sunt sudate cozi flexibile pentru fiabilitatea contactelor. A elemente native ale bateriei „arici“ rupt de sudura nativ complet.

Aici sunt acestea, este nevoie să celule de baterii vechi oricine. Amintiți-vă în cazul în care acestea au un plus: este în fotografie în partea de sus, pe cilindru are un risc, iar găurile de contact.

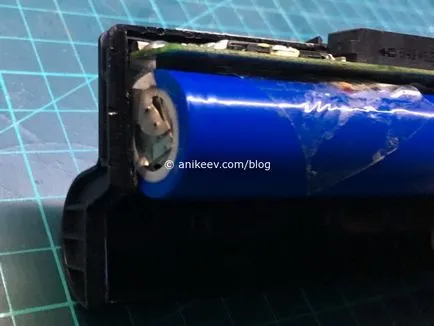

Acum, noi facem totul foarte atent, urmând polaritatea. baterie coada Curl cu cozi de la taxele de încărcare. Pe de o parte, ca acesta (aceasta, apropo, plus, riscul nu este bine văzută din contracției dens, dar este în mod clar detectabil).

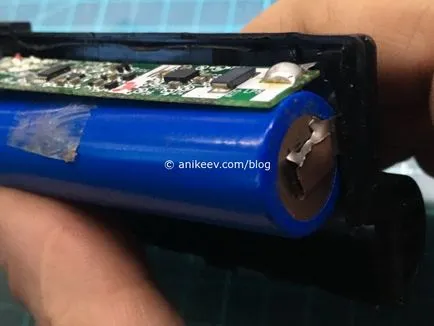

Celălalt în același fel - este un minus.

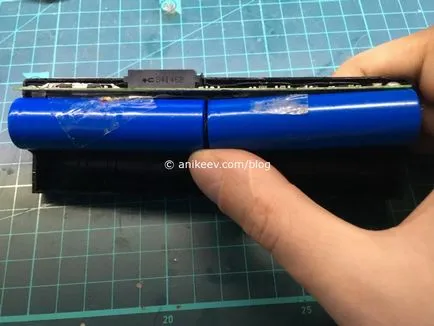

Nu uita al treilea contact. El este de echilibrare și este situat între cele două elemente (între minus și la stânga, plus dreapta în fotografia de mai jos, în cazul în care am apăsat degetul mare). Acesta trebuie să fie în mod necesar conectat. Și pentru elementul de stânga legat cu senzor de bandă, în cazul în care el a fost. Se pare ca acest lucru.

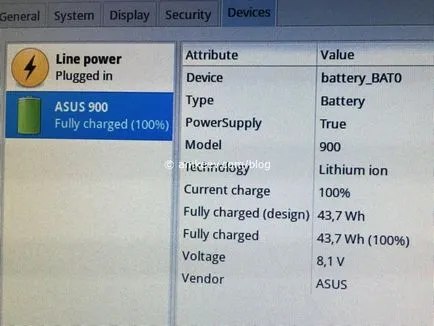

Sistemul este acum crede că bateria absolut proaspete. Desigur, la incarcare-descarcare regulată este recalibrate pe o capacitate de curent. Dar acum „Ariciul“ deține încredere ora, cu o coadă cu o încărcătură medie pe acest samopaly. Un rezultat bun.

Metoda cu siguranță adecvată pentru EEEPC 900 și 700, cu modificări minore. Cel puțin, există, de asemenea, elemente de dimensiuni 18650.
