Erori magnetroane

Înainte, pentru a expune carcasa cuptorului, este necesar să se deconecteze de la rețeaua electrică. Odată ce ați scos capacul, descărcarea condensatorului de înaltă tensiune. Pentru această șurubelniță cu borne scurtcircuitului mâner bine izolate de condensator, care este conectat la dioda de înaltă tensiune la corpul cuptorului!

Fiecare lucru, fie aparat sau un tip de mecanism, are o viață de viață de raft și de serviciu. În lumea noastră, nu există nimic etern și magnetron nu este o excepție. Viața magnetron depinde în mod direct de modul de funcționare. Cu cât este mai intens cuptorul cu microunde de lucru, cu atât mai puțin va servi magnetron. În timpul funcționării magnetron lungi „îmbătrânire și uzură“, apare ca urmare a unei astfel de eșec, cum ar fi pierderea emisiei catodului, adică regiunea catod este epuizat în timp, și pierde capacitatea de a emite electroni în spațiul de lucru, din cauza căreia magnetron și încetează să mai funcționeze. Al doilea eșec, care poate apărea în timpul funcționării de lungă - este un filament deschis. În acest caz, putem cita exemplul unui bec cu incandescență convenționale de lumină, indiferent de cât de mult este să nu strălucească, mai devreme sau mai târziu, va arde în continuare. Ca rezultat, ruperea filamentului se produce aproximativ aceeași situație ca și în primul caz. Catodul nu este încălzit, deci - nici o emisie. Aceste două defecte apar frecvent în practică, dar în cazul în care motivul pentru care, teoretic, este posibil să se presupună apariția celui de al treilea defect ca urmare a funcționării continue a cuptorului - o defecțiune a sistemului magnetic magnetron. În cazul unei defecțiuni a sistemului magnetic va zbura pur și simplu electronii de la catod la nu va „cerc“ de-a lungul suprafeței anodului și oscilații cu microunde în rezonatoarele nu va avea loc la anod. În practică, aceasta nu este în magnetroane a avut loc la mine, dar există și alte dispozitive conțin magneți permanenți. Din când în când sau sub influența factorilor externi, magnetul permanent poate pierde proprietățile sale (demagnetiza).

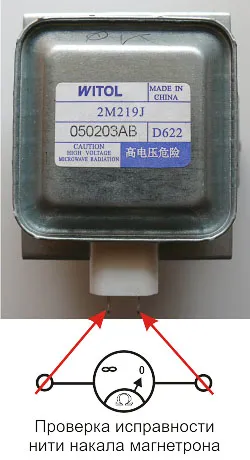

Cum de a testa magnetron? În cazul ruperii filamentului, este foarte simplu - este necesar să se ia un tester obișnuit, comutați la modul de măsurare a rezistenței (de preferință, într-una dintre primele) și atinge sonde terminalele de alimentare ale magnetronului după deconectarea, cel puțin unul dintre ei din lanțul alimentar. In cazul tester rezistenta la filament serviceability indică ordinea de 2 - 3, Ohm, practic, un scurt circuit (panou superior). Dacă firul este rupt, aparatul va arăta „infinit“, adică Ea nu răspunde la atingere sondei la bornele magnetron. Dar nu se grăbesc să arunce un magnetron. Pentru a asigura întreruperea până la capăt, îndepărtați cu grijă capacul filtrului magnetron și verificați dacă bobina de filtrare este bine conectat la sursa de alimentare condensatori terminale-prin și concluziile magnetron. Se întâmplă adesea că, din cauza calității proaste a sudura, una dintre bobine separate de terminalul condensatorului sau ieșirea magnetronului (inferioare locurile figura marcate cu săgeți galbene posibile rupturi). O astfel de magnetron este încă posibil să se recupereze fără a cheltui bani pe unul nou.

În ceea ce privește problema pierderii, aici cel mai bine este să se aplice o metodă de înlocuire a unui cunoscut-bun magnetron. Dar, înainte de schimbarea, trebuie să se asigure toate tensiunile de alimentare.

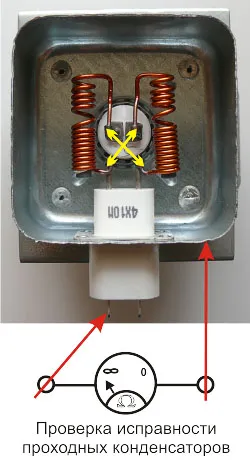

Un alt defect foarte frecvent al magnetron este o defalcare a filtrului condensator-magnetron prin. Verifică-l, este doar, în același tester. În modul de măsurare rezistență, sondele de instrumente pentru a atinge unul dintre terminalele de alimentare ale magnetronului și carcasa acestuia. Dacă instrumentul afișează „infinit“ - sunt condensatori de funcționare (figura de jos). În cazul în care dispozitivul prezintă cel puțin o anumită rezistență, aceasta înseamnă că unul dintre condensatori rupte sau scurgeri. Dacă există alte condensatoare care pot fi reparate, ele pot fi pur și simplu înlocuite, dacă nu, este mai bine să înlocuiască magnetron un cunoscut-bun.

Ne-ar dori să spun pe tensiunea de alimentare. Faptul că magnetronului este alimentat de la sursa de alimentare nu este stabilizată, iar atunci când tensiunea de rețea a scăzut, atunci tensiunea va scădea și filamentul necesară pentru încălzirea optimă a catodului magnetron - prin urmare, emisia va fi mai slabă și magnetron nu se va dezvolta puterea dorită. Doar picătură și tensiune anod necesar pentru a crea un câmp electric între catod și anod. Cu o sobă de joasă tensiune de alimentare se va încălzi ușor sau nu va funcționa. Deci, dacă cuptorul este dintr-o dată, pentru un motiv oarecare a încetat să se încălzească până la tine cotletul - nu urca o dată în interior. Pentru a începe, măsurați tensiunea în rețea și în cazul în care este cu mult sub valoarea nominală - nimic de a face cu cuptorul.

Articolul următor va discuta despre diagnostic mai detaliata a defectelor magnetron și lanțurile puterii sale.
