Dimensiunile pe detaliile de toleranță, clasa de precizie de calitate
Concepte de bază. Legătura dintre cele două părți, una aparținând celeilalte, distinge suprafața masculin și feminin. Naibov-Lee distribuit în piese de legătură mecanice, cu buna-qi cilindrică (I) și paralele plate (II) suprafețe. La compuși Qi de suprafață gaură cilindrică acoperă suprafața arborelui. Acoperind o suprafață se numește o gaură. transzonale-emaya - arbore. Termenii „gaură“ și „Val“ conventional aplicat altor suprafețe non-cilindrice feminin și masculin (Fig. 115).
In desenele care lucreaza in principal Dimension, care este cuantificat parametrii geometrici ai pieselor.
Dimensiunea - este o valoare numerică a mărimii liniare (diametru, lungime-HN, inaltime, etc ...). Dimensiunile sunt împărțite în efecte nominale, și limita de-ing.
Dimensiunea nominală (Fig. 116) este principalul detaliu timp de acțiune, calculată pe baza scopului și precizia cerută. Dimensiunea nominală a compușilor - o (aceeași) dimensiunea comună a deschiderii și a arborelui care constituie compusul. Dimensiunile nominale și detalii ale compușilor selectați nu în mod arbitrar, ci în conformitate cu GOST 6636-69 „Dimensiuni liniare normale.“ În producția de dimensiuni nominale nu poate fi susținut: dimensiunea reală este întotdeauna mai mare sau mai mică decât Stora bine să difere de cea nominală. Prin urmare, în plus față de nominal (de decontare), distins ca limite reale și dimensiunea pe detalii.
Dimensiunea reală - mărimea obținută prin măsurarea piesei finite cu un grad acceptabil de eroare. Să presupunem că-legat inexactitatea de fabricație a pieselor necesare și natura legăturii lor este stabilită de limitele de mărime.

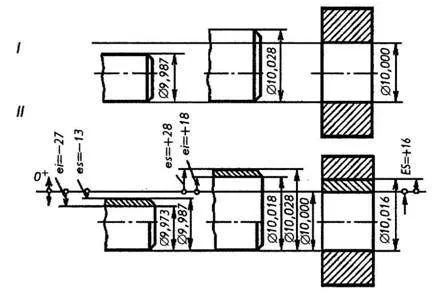

Limitarea dimensiunii cele două valori limită sunt numite-TION, printre care ar trebui să fie dimensiunea reală. Durere-gât a cea mai mare dintre aceste valori se numește marginal, minim - limita de dimensiune mai mică (Figura 117, I.). Astfel, pentru a se asigura interschimbabilitate în figuri, dar în schimb trebuie să fie în limitele de dimensiunea nominală-specificate. Dar acest lucru ar complica foarte mult desenele. Prin urmare, dimensiunea de limitare este de obicei exprimat prin by-abateri de la nominal.
Abaterea maximă - este diferența algebrică între limite și de a face dimensiuni nominale. Distinge toleranțele superioare și inferioare. Abaterea superioară - este diferența algebrică dintre dimensiunea maximă limită și dimensiunea nominală. În conformitate cu GOST 25346-89 superioare abatere găuri notate chaetsya ES, arborele - es. Abaterea inferioară - algebric timp ness între dimensiunea limită inferioară și dimensiunea nominală. Abaterea de jos notate cu EI găuri, arbore - ei.
dimensiunea nominală servește ca abaterile de referință. Deviatie TION poate fi pozitivă, negativă și zero (vezi. Fig. 117, II). Tabelele indică abaterile standard în micro-rometrah (microni). In desenele luate pentru a indica devieri în mili-metri (mm).
Abaterea reală - diferența algebrică dintre dimensiunile reale și nominale. pe termen ani Detaliu considerat, în cazul în care abaterea efectivă a mărimii este verificată între abaterile superioare și inferioare.
Toleranța, o toleranță, pentru o precizie de grad. Toleranța T * - diferența dintre cele mai mari și cele mai mici dimensiuni limită sau valoarea absolută a-evaluate diferența algebrică dintre superioară și inferioară deviație-niyami.
Standard GOST 25346-89 stabileste conceptul de „toleranță a sistemului,“ - este toleranțele standard ale sistemului și toleranță în rezervor de pește. sunt identificate Toleranțe PESA ** sisteme: IT01, ITO; IT1. IT17, Buk-IT să spui "toleranță ISO" ***. Astfel, toleranța se referă IT7 al 7-lea Qualitet ISO.
Valoarea toleranței nu este destul de descriere completă a preciziei. De exemplu, un arbore. 8 mm și arborele _0.03? 64_0.03 mm, the toleranță odi Nakova și egal cu 0,03. Dar se ocupe de ax? 64_0.03 mm este considerabil mai greu decât arborele? 8_0.03 mm.
Ca unități de precizie cu care putem exprima-dependența de precizia diametrul d, este setat unitatea de toleranță i (I). Cea mai mare toleranță de unități conținute în toleranță sistem, o mai mare toleranță și, prin urmare, precizie mai puțin, și vice-versa. Numărul de unități de pre-start-up, conținută în sistemul de admitere, determinată în gradul punct-Ness.
Sub Qualitet înțeles ca un set de toleranțe, schimbați-schihsya în funcție de mărimea nominală. Kvalitet pornește-capacul în sus și piese de îmbinare nesopryagaemyh. Pentru standardizarea diferitelor niveluri de precizie în mărime de la 1 mm până la 500 mm în sistemul PESA SET Leno QLT 19: 01; 0; 1; 2. 17.
În prezent, toleranțele de instrumente și dispozitive de măsurare - IT01 - IT7, toleranțe dimensionale aterizări - IT3. IT13, toleranță dimensiuni fără răspuns-guvernamentale și dimensiuni de conexiuni brute - IT14. IT17. Pentru fiecare clasă de calitate în funcție de numărul de unități de unități de toleranță și de toleranță de rânduri de câmpuri toleranțe regularități-construite.

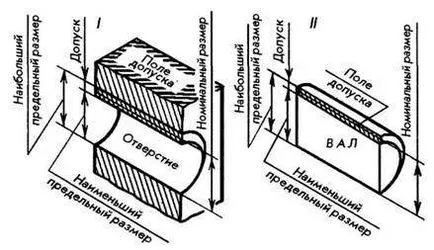

Zona de toleranță - câmpul delimitat de sus și de jos deviatie niyami. Acesta este determinat de valoarea toleranței și poziția sa relativă, dar dimensiunea nominală. Când imaginea grafică (Fig. 118), toleranța se află între două linii ce corespund deviațiilor superioare și inferioare de la linia zero.
Toate toleranțele pentru găuri și arbori sunt desemnate prin literele alfabetului latin-lea pentru deschideri (I) - superior (A, B, C, etc ...) și pentru arbori (II) - litere mici (a, b, c, d și t. d.). Câteva câmpuri toleranțe sunt desemnate prin două litere, o O literă, W, Q și L nu sunt utilizate.
Să examinăm acum esența unora dintre concepte. Să presupunem că unele detalii pentru un set principal de dimensiunea actuală de 25 mm. Aceasta este dimensiunea nominală. Ca urmare, inexactitățile de dimensiuni reale detaliile de prelucrare poate fi mai mare sau mai mică decât cea nominală. Cu toate acestea dimensiunea-actu-lea ar trebui să fluctueze numai în anumite limite. Să presupunem, de exemplu, cea mai mare măsoară dimensiunea de limitare este de 25.028 mm, iar cea mai mică limita de dimensiune -24.728 mm. Prin urmare, dimensiunea toleranța necesară caracterizarea piese de prelucrare precizie, egal cu 25,028-24,728 = 0.300 mm.
După cum sa arătat deja, cifrele nu indică limitele de mărime, iar dimensiunea nominală și toleranțe - partea de sus și de jos. Pentru partea din abaterea limită superioară va fi: 25,028-25 = 0.028 mm; Abaterea limită inferioară: 24,728-25 = 0,272 mm. dimensiune Detaliu aplicat în desen - superioară abatere dimensiunea limită este scris peste partea de jos. Valoarea Offset Vo ice-ik- un font mai mic decât dimensiunea nominală. Semne „plus“ și „minus“ indica ce acțiune este necesar să se facă la Calc-hoț în cele mai mari și cele mai mici limite de dimensiune.
În cazul în care toleranțele superioare și inferioare sunt egale, atunci ele sunt înregistrate după cum urmează :.
În acest caz, dimensiunea fontului în dimensiunea nominală și au valori absolute egale ale acelorași deviațiilor. Dacă unul dintre prin-abaterilor este zero, nu se vede. În acest caz, deformarea plus aplicat la poziția superioară, iar negativ - de a plasa o limită inferioară de deviație.
* Inițială cuvânt francez Toleranță - toleranță.
** Toleranțe Unite și sistemul de aterizare (PESA).
*** Organizația Internațională de Standardizare (ISO), ale cărei recomandări au stat la baza PESA.
