Cum se verifică arborele cotit 1

În timpul funcționării vehiculului, există multe cazuri în care este necesar pentru a produce arborele cotit primar și diagnosticare instrumentale. Aceste cazuri includ: reparații majore programată de eșapament a motorului după resursa atribuită; motor neprogramată reparații capitale după operație cu sarcina maximă; revizie motor neprogramate, ca urmare a încălcării normelor stabilite de producător; revizia motorului neprogramate din cauza distrugerii unor părți ale grupului cilindru, bruierea motorului, cranking lagărelor arborelui cotit de alunecare (cuzinet) și altele.

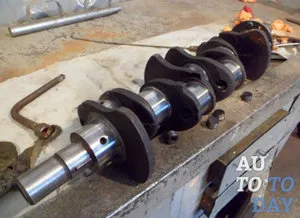

Verificarea arborelui cotit.

Înainte de a decide cu privire la revizuirea arborelui cotit și, în consecință, revizia generală a motorului, trebuie să efectueze un diagnostic primar. Acesta include un test de viață mașinii și calendar după începerea funcționării și ultimei revizii generale (în cazul în care se execută). Porniți motorul și încălziți-l în sus, verificați presiunea uleiului. analiza uleiului și a consumului de combustibil, pentru a determina culoarea gazelor de eșapament (fum albastru - consumul de ulei crescut, fum negru - creșterea consumului de combustibil), prezența ascunsă (stetoscop definit) și bate distincte (în mod clar la ședință), vibrațiile puternice ale motorului și funcționarea neregulată . Verificarea dacă compresia în cilindri. După ce decide cu privire la repararea motorului, acesta demontați și demontați.

În timpul demontării inspecta vizual starea arborelui cotit și a părților sale, absența leziunilor vizibile și a ansamblurilor de leziuni cu piston. Fără a scoate arborele cotit, verificați faza axială. Demontați arborele cotit pentru a face demontarea acestuia, continuând să inspecteze toate părțile sale. Să acorde o atenție la numărul de inserții pentru a determina ceea ce au fost reparate. jurnale de arbori cotiți pot fi măcinate de patru ori.

În cazul în care arborele cotit nu a fost reparat, pe ea sunt inserții de dimensiuni de zero. Pe partea de final este ștanțat marca de fabrica, figura în relief indică faptul că o reparație a fost efectuată mai devreme. După efectuarea a patra arborele cotit de reparare trebuie eliminate, sau după efectuarea unui diagnostic complet și în absența daunelor, este posibil să se dea o injectare sau pulverizare, urmată de măcinare și lustruire dimensiunea zero.

Verificați starea indigene și manetoane, prezența non-uniforme de dezvoltare, bavuri, zgârieturi, fisuri, căderi de tensiune. În această etapă, diagnosticul principal al arborelui cotit sfârșitul anului, iar acum trebuie să trecem la instrumentul de diagnosticare. Dacă aveți abilități de astfel de lucrări, precum și instrumente și dispozitive nu sunt disponibile, este necesar să se treacă un specialist este de obicei aceeași, care va efectua măcinarea fusurile arborelui cotit și, dacă este necesar, alte reparații. Dacă tot ce ai nevoie este disponibil, diagnostic instrumental se poate face cu propriile mâini.

Acest lucru necesită o placă netedă de metal de 10-12 mm grosime, lungimea și lățimea, care va plasa o prisma pentru setarea arborelui cotit la guler rădăcină extremă, și un trepied cu un micrometru cadran pentru verificarea arborelui de îndoire (runout). Supervizează bătaia celorlalte reviste principale, precum și alinierea căptușelii și etanșează suprafața revistei principale. După aceea, maneta de diametre micrometri sunt măsurate și rădăcina manetoane și verificată prin absența generare con eliptic (verificare se efectuează în mai multe planuri). Toleranțele sunt date în repararea instrucțiunilor motorului.

Toate dimensiunile obținute sunt analizate, precum și o decizie privind mentenabilitatii arborelui cotit. După efectuarea acestor operații este dată pe fusurile arborelui cotit de slefuire si poleiala. Măsurătorile sale sunt comparate cu rasnita de date de măsurare, și a emis un ordin pentru executarea lucrărilor.

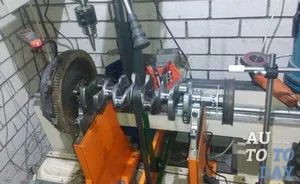

Aparate de verificare a arborelui cotit.

Dispozitivul principal pentru verificarea unui arbore cotit poate fi privit ca un dispozitiv pentru măsurarea concentricității. Cel mai simplu dispozitiv - presă strung. Arborele cotit este fixat în centru, setați arborele se rotește încet cadran micrometru, și am verificat toate principalele reviste, precum și restul de locuri în bătaia. Există o mașină de făcut de același principiu. Acesta constă dintr-un cadru pe care sunt fixate și păpușa fixă Păpușa cu centre instalate. O bunica sunt fixe, iar al doilea - mobil. Mașina este atașat de masă glisantă cu un trepied pentru montarea unui cadran micrometru. Procesul de măsurare este similar cu primul.

În cazul în care arborele cotit nu numărul de locuri pentru centrul, puteți utiliza următorul dispozitiv de construcție. Lustruit pentru planarizing grosimea tablelor de 10-12 mm. Două locuri de prisme fixe sub principalele reviste. Arbore cotit montat pe partea din față și din spate a gâtului. Trepied luate pentru a fixa discul de micrometru cu bază severă sau magnetică. Verificarea începe cu un gât radical medie. Pus piciorul pe gâtul unui micrometru, este setat „zero“, cu o marjă de pe bătăii, scrolled încet dimensiuni ale arborelui sunt fixe. Dacă dimensiunea nu depășește limitele de toleranță sunt verificate rămase jurnale principale, precum și suprafața căptușelii și garniturile de etanșare.

Diametrul revistelor arbore cotit, elipsă, conicitate pârghie verificată sau alte micrometri, al cărui model permite măsurători. Măsurători calibrate micrometri. Măsurarea se efectuează în mai multe planuri rotite cu 90 °. Dacă bănuiți că limita de dimensiune, de verificare este mai aprofundată. Pentru a verifica bătaia fusului arborelui cotit poate fi folosit pe aceeași poziție cu un micrometru de ceasornic sau un stylus special.
