Și anufacture plan de site-ul - o sarcină laborioasă. Mult timp plecat sunt zilele în care terenul a fost măsurat trepte, sau în conformitate cu principiul „în cazul în care capacul va zbura.“ În lumea de astăzi a terenurilor privatizate - fonduri de investiții de încredere, și vecinătatea războiului pot fi efectuate de-a lungul anilor, chiar și câțiva centimetri de sol. zona de plan. făcute de mână și fără implicarea inspectorilor certificate și inspectorii de teren, forță juridică nu, dar dacă urmați un algoritm specific poate fi suficient de precisă și oferă o idee despre configurația terenului și zona sa.
Materialele și instrumentele pentru a cartografia terenul necesar
munca de teren
În Geodezie „munca de teren“ se referă la o porțiune de măsurare directă. Ei au efectuat în sistemul de stat de coordonate sau taheometrele cu ajutorul GPS-observații.
În cazul măsurătorilor proprii zonă ca punct de plecare ar trebui să fie pentru a face cea mai lungă latură a gardului sau a casei. schiță Pre schiță complot, care se va aplica apoi măsurători. Pentru comoditate, alegeți o bucată de hârtie mai mult, linia este desenată cu un conducător (Fig. 1a). Pentru a evita confuzia, semna simboluri pe contur. La fel cum poate fi un material util pentru marcarea și rupt de pe teren.
Să începem cu casa. Obmeryayte perimetrul de stabilire a valorilor obținute din lungimile liniilor.
Citește și: Ce există o alternativă la bancă? [Q]
Aplicați măsurătorile de alte clădiri de pe site. Dacă linia de bază și măsurată paralel suficient pentru a fi o sondare.
În alte cazuri, veți avea nevoie de două sau mai multe măsurători. În geodezie, această metodă se numește și secțiuni transversale perpendiculare.
În cazul în care zona a fost detașat structura, circuitul de măsurare va arata cum se arată în figura 1c.
Pe teren nu este întotdeauna posibil să se amâne unghiul drept, astfel încât controlul de măsurare poate fi măsurată diagonalele (Fig. 1d).
În practică, nu este întotdeauna posibil pentru a obține dimensiunile exacte ale sarcinii site-ului, deci utilizați metoda de deplasare paralelă.

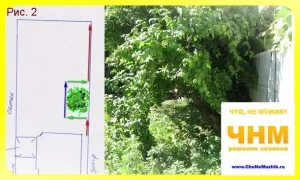

Am deplasa banda de măsurare paralel cu valoarea măsurată, pentru a obține în jurul valorii de obstacol. În acest caz, lungimea laturii necunoscute este suma măsurătorilor liniilor albastre și roșii pe desen (Fig. 2).

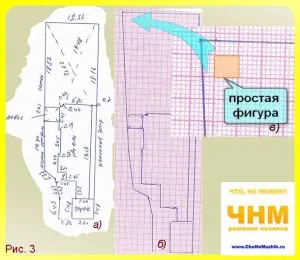

Rezultatul muncii noastre va fi contur cu dimensiuni, care ne-am transformat într-un plan de site-ul întocmit de către propriile sale mâini (Figura 3 a).
În cazul în care nu toate mărimile sunt plasate în desen, aduce-le pe o foaie separată de hârtie.
munca de birou
Acest termen în geodezie înțelege prelucrarea valorilor obținute. Pentru ușurința de a efectua operațiuni, proporționare între imaginea reală și dimensiunea acesteia pe hârtie, t. E. La scară. În cazul nostru, pentru claritate, vom folosi o scară de 1: 200 (1 cm 2 metri plan de natură). Începem cu linia de bază, care desfășoară liniile paralele de hârtie milimetrică. Dimensiunea noastra 19,13 m pe planul va corespunde unei 9.6 cm linie 19,13 / 2 = 9.565).
serifs liniare ne transporta Compas, metoda ortogonala este transferată într-un desen cu o riglă (Fig. 3b). Această secțiune a planului, elaborat de propriile lor mâini, pot fi folosite pentru a determina zona.
Citește și: Care este utilizarea de piatră spartă, la o fracțiune din temelii? [Q]
Deoarece munca am fost la o scară care poate calcula aria unei figuri obținută ca suma pătratelor pătrate de hârtie milimetrică și incomplete, care sunt compuse din triunghiuri, dreptunghiuri sau pătrate (Figura 3b).
