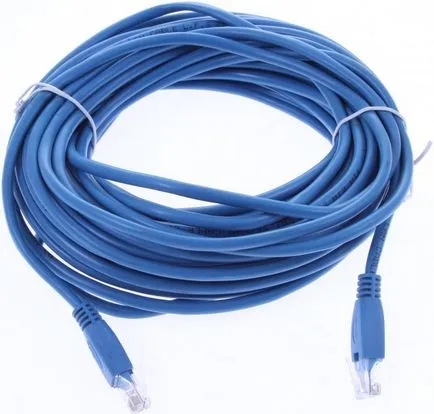

cablu de rețea de calculatoare
Cablu de rețea pentru tipul de calculator „perechii de fire răsucite“ este folosit pentru a crea rețele care operează la viteze 10-1000 Mbit / s. transmisie a semnalului în cele mai multe soluții comune 100 Mbiți-4 transportate de conductoarele. Firele rămase stins prin interferență. De asemenea, similar cu cablul de rețea cuprinde într-un înveliș comun un fir de nailon subțire, ceea ce mărește rezistența totală (lungime pista mică poate fi chiar și fără tragere de suspendare) și, de asemenea, ajută la tăierea izolației.

Culoare de codificare „pereche răsucite“ și materiale

În funcție de modelul distinge 10 soiuri de cablu „perechi răsucite“. Fiecare dintre aceste perechi de conductori caracterizate prin numărul și secțiunea transversală, frecvențele de operare, pasul de înfășurare, prezența sau absența unui strat de ecranare suplimentară și zona de aplicare. Desemnat ca CAT1 - CAT7a.

cablu de rețea de calculatoare
Pentru construcția rețelelor de calculatoare moderne folosesc masiv CAT5e. Acesta utilizează opt fire (patru perechi). Rata de transfer de date de până la 1 Gbit / s. Modificările ulterioare (CAT6 - CAT7a), deși acestea au același număr de conductoare, permit să lucreze la viteze de 10 Gbps la o distanță de 55 de metri au fost în măsură să treacă semnalul de frecvență mai mare. Deci, dacă CAT5a pentru semnale de până la 100 MHz, se CAT7a se descurcă cu 1200MHz. În condiții obișnuite similare pentru a obtine modificari de top nepractică, deoarece costul pe metru de un astfel de produs este de aproximativ 60 de ruble.

Protecție împotriva interferențelor

La pozarea cablului în apropierea surselor externe de radiații electromagnetice țese simplu de protecție împotriva curentului indus este insuficient trăit. Pentru a rezolva această problemă, o soluție simplă - un ecran metalic.

Cele mai sigure versiuni - este SSTP. In fiecare pereche de conductoare sunt plasate într-un înveliș de benzi din folie de aluminiu moale.

cablu de rețea de calculatoare
Pe lângă toate acestea purtând un metal ochiurilor de plasă-împletit. Este de asemenea folosit adesea mai miez metalic - așa-numitul sârmă de scurgere, proiectat să se scurgă potențial indus în unitatea de la sol. De obicei, astfel de modele au polietilenă izolație înaltă. Conectarea cablului LAN al acestui design este oportun în nave pentru pozarea în apropierea instalațiilor electrice existente, și în medii de incendiu.

Versiunile mai simple - este SFTP. Ei aluminiu împletească aceeași pentru toate cuplurile. Grila este de asemenea prezent.

Pentru un tampon de simplu, puteți utiliza FTP (între perechi și manta exterioară din aluminiu prezente panglica) si cablu UTP de rețea. În aceasta din urmă nu există nici un ecran, dar, datorită costului redus, aceasta este o opțiune mare pentru construirea de trasee in incinta.

Pregătirea pentru crearea unei rețele

repairability

Oamenii care au prins rețelele de 10-megabit și rate de cabluri coaxiale cu impedanță de 50 ohmi, amintiți-vă foarte bine că, în caz de eșec pentru a restabili piesele sale prin răsucire sau lipire nu a fost posibil - cel mai bun caz, pierderea de pachete a ajuns la valori enorme. torsadat CAT5e lipsit de acest neajuns. În cazul în care prejudiciul este suficient pentru a stoarce de bază cel puțin respectiv și poate continua să lucreze. Cu toate acestea, viteza poate scădea, dar performanța generală va continua.
